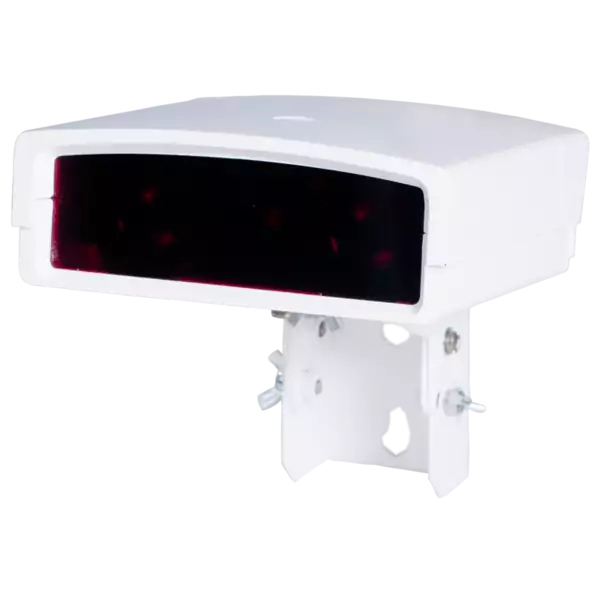

Извещатель «Луч-3М» устанавливается в закрытых помещениях для непрерывного круглосуточного обнаружения возгораний, сопровождающихся появлением дыма и передачи сигналов «Пожар» и «Неисправность» на ППКП по четырехпроводному ШС.
«Луч-3М» обеспечивает:
- автоматическое обнаружение дыма путем анализа оптической плотности среды в защищаемом помещении в зоне, образуемой ИК сигналом между извещателем и отражателем;
- постоянное самотестирование собственной работоспособности с подтверждением выполнения своих функций и передачей сигнала о неисправности на ППКП *;
- световую индикацию и подтверждение для ППКП трех состояний: «Дежурный режим», «Пожар», «Неисправность»;
- контроль и компенсацию запыленности оптической системы.
* - взаимодействие с любыми неадресными ППКП по 2-ух проводному ШС осуществляется посредством встроенного в «Луч-3М» оптического реле, управляемого программным обеспечением самого извещателя.
Технические характеристики
Рабочая дальность действия, м
5 … 100
Пределы регулировки оптической оси:
в горизонтальной плоскости, °
±35
в вертикальной плоскости, °
±40
Допустимая неточность угловой юстировки в каждой плоскости, не влияющая на эксплуатационные характеристики, °
± 0.5
Инерционность срабатывания , с
≤ 5
Продолжительность прерывания ИК-сигнала, после которой извещатель формирует сигнал «Неисправность», с
3 ± 0.1
Время готовности извещателя после подачи питания, с
≤ 3
Допустимый уровень воздействия фоновой освещенности, Лк
12000
Степень защиты оболочки извещателя по ГОСТ 14254
IP40
Рекомендуемое максимальное время непрерывного свечения лазерной указки, ч
48
Диапазон рабочих температур °С
- 30 … + 55
Диапазон питающих напряжений, В
10,5 … 24
Ток, потребляемый в дежурном режиме, мкА
≤ 13
Ток, потребляемый в режиме «Пожар», мкА
≤ 23
Среднее время наработки на отказ, ч
≥ 70000
Средний срок службы, лет
≥ 10
Габаритные размеры блока извещателя, не более мм
144 х 143 х 69
Габаритные размеры отражателя, не более мм
200 х 200 х 3
Масса, кг
0,5
